1 단계 : FreeCAD 설치
FreeCAD를 다운로드 하여 설치

2 단계 : STL 가져 오기

FreeCAD에서 STL 부품 열기

"Part" 롤메뉴 이동

3 단계 : 메시에서 모양으로 변환

이제 기본보기 또는 모델 트리에서 가져온 STL 부품을 선택

부품으로 이동 / 메쉬에서 모양 만들기

팝업 창에서 메쉬 재봉 허용 오차 설정

FreeCAD는 이제 모델 트리에 새 모양을 만들기

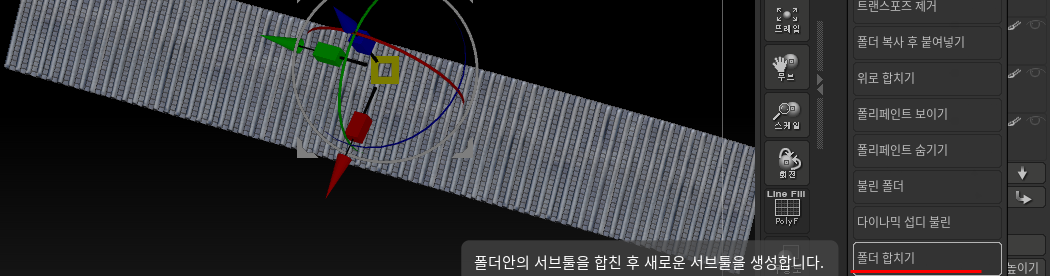

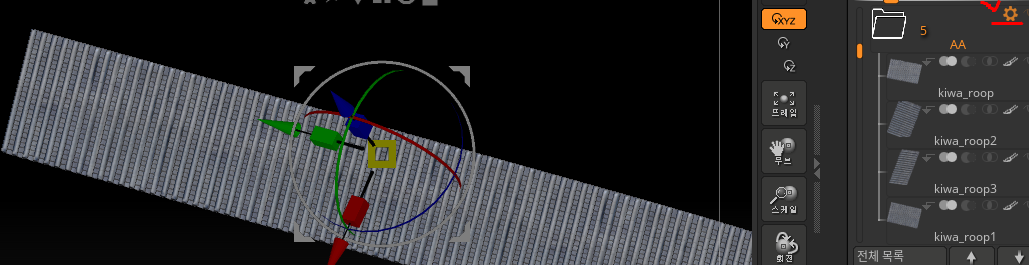

3-1빠르게 메시생성 / 내보내기

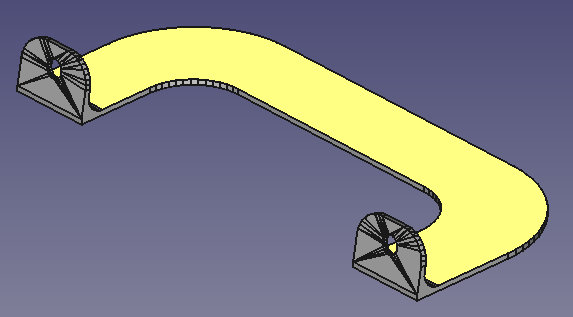

4 단계 : 모양 단순화

삼각형면이 여전히 할당되어 있는데 이부분 모양을 선택하고 Part / Refine shape로 이동

5 단계 : 모양을 솔리드로 변환

품을 선택하고 부품 메뉴로 다시 이동. "솔리드로 변환"을 선택

한 번 더 새 솔리드가 모델 트리에 표시

빠른 팁 : 모델 트리에서 부품을 선택하고 스페이스를 누르면 선택한 부품이 숨겨집니다.
이렇게하면 새로 만든 모양을 더 쉽게 볼 수 있습니다.
숨겨진 부품은 이제 위 그림과 같이 회색으로 표시됩니다.

6 단계 : 내보내기

내보낼 모델을 선택. 모델 트리의 네 번째 부분

파일 / 내보내기

STL 파일 생성 완료

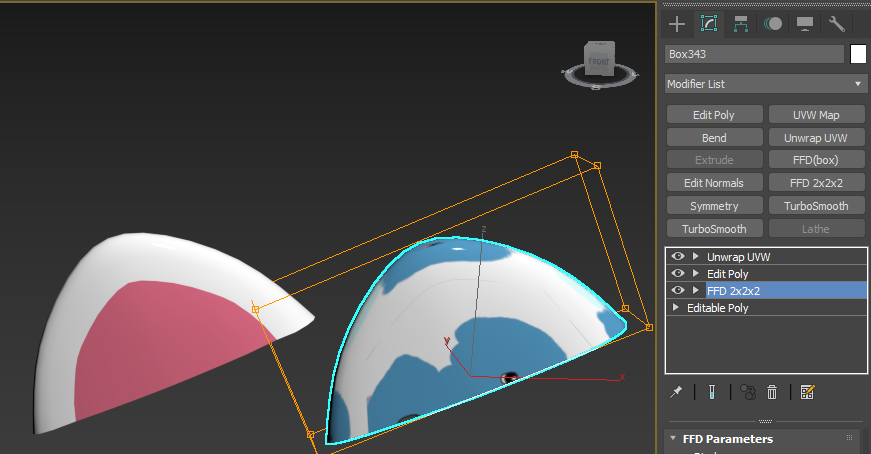

원본 모델링 수정후 맵UV 깨진상태

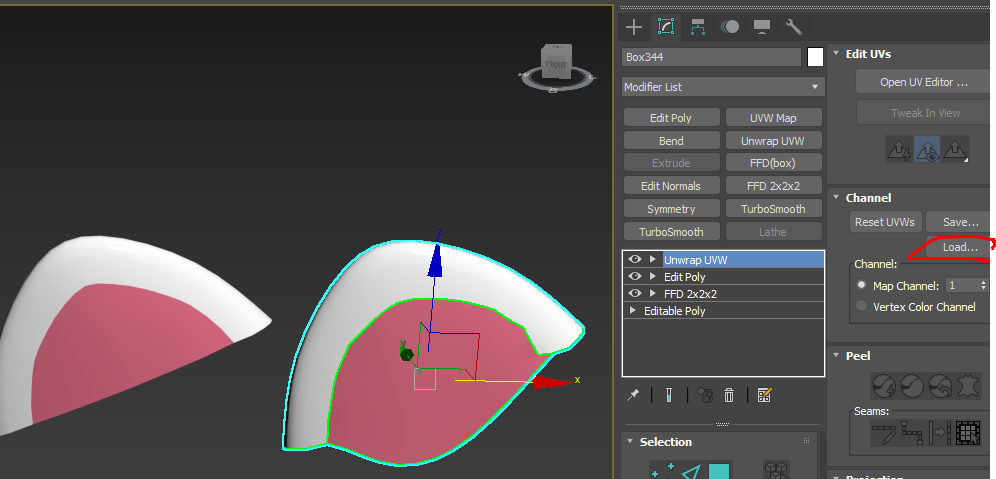

원본 모델 데이터 수정전에 UV 저장 후 크게 수정없이 아래 Load 버튼 으로 저장된 uv를 적용하면 uv가 기존대로 적용된다. (수정을 면이 추가되거나 점,선,면이 크게 왜곡되면 기존 uv 적용 안됨)

reims.tistory.com/m/58?category=779530 출처

Mesh 로 변환 후 할것

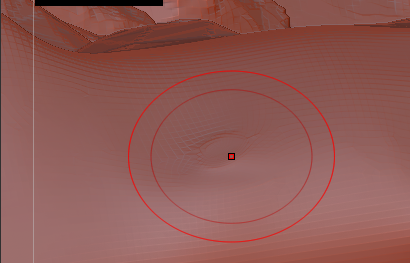

ㅁ노멀값에 이상이 생기면 저렇게 보이는 문제가 생깁니다.
1) 모디파이어에 Edit Normals 을 추가
2) 단축키 1번을 눌러 버텍스들을 모두 선택
3) Break 클릭

Convert Editable Poly 를 적용해주세요.

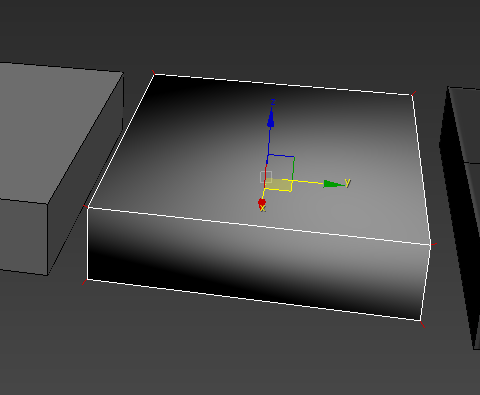

이제 아래처럼 정상으로 돌아오게됩니다.

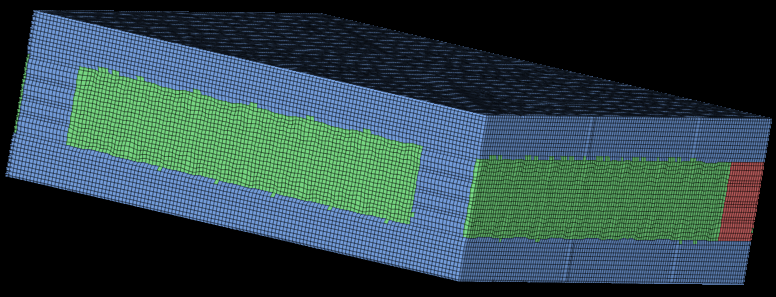

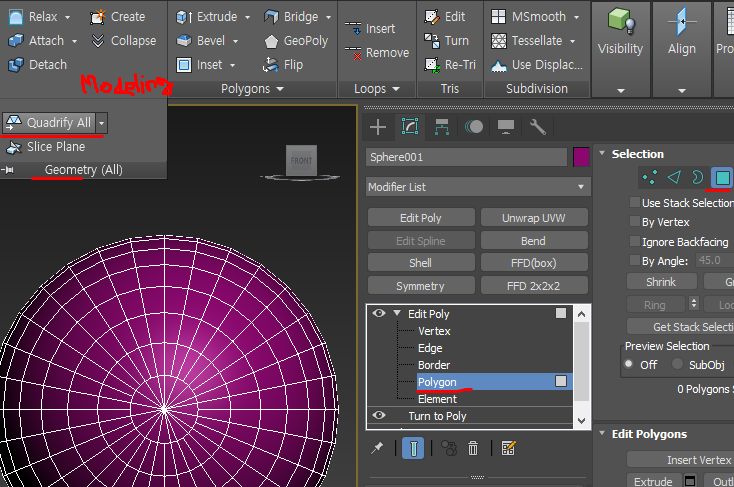

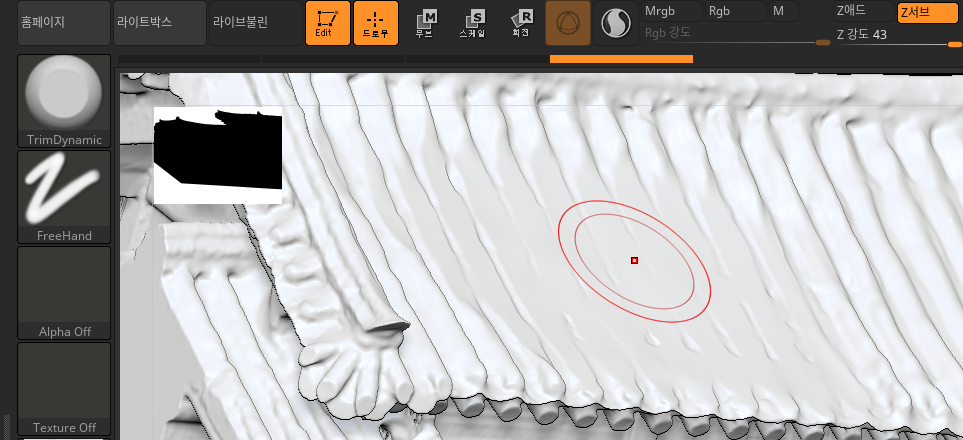

3D출력물 OBJ & STL 삼각 메쉬를 쿼드메쉬로 변경하면 이런 현상이 발생하는데
가급적 수정은 삼각 메쉬 상태에서 수정하기
쿼드로 변경시 엣지 부분이 꼬이거나 없어진다.

blog.daum.net/3dsmaxman/52 출처

blog.naver.com/dokkosam/220582309660 원본 펌

netfabb basic 실행 창입니다.

저는 이 프로그램을 크게 3가지 용도로 사용합니다.

1)출력 오류 확인 및 수정
2)STL 파일 OBJ로 변환
3)분할 출력을 위한 파트 나누기

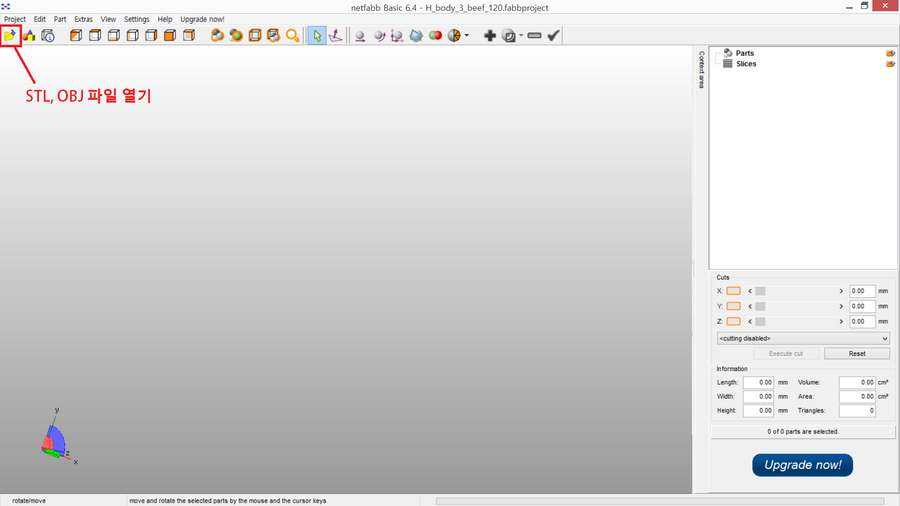

먼저 파일을 불러오기 위해 상단에 파일 열기를 클릭해주세요.

원하시는 파일을 선택해 주시고 열어 주시면 됩니다.

저는 오늘 Thingiverse라는 디자인 공유 사이트에서 다운로드한

스폰지밥을 열어 봤습니다.

파일을 열었더니 우측 하단에 느낌표가 있는 위험해 보이는 표시가 있는 걸 확인할 수 있습니다.

이 표시는 해당 파일이 3D프린팅을 하기 적합하기 않다는 뜻입니다.

바로 오류가 있다는 표시죠.

 이런 표시가 없다면 바로 출력을 진행해도 되는 파일이고 만약 오류가 있다는 표시가 뜬다면

수술(?)을 해야 합니다. 위에 병원 표시로 된 버튼을 눌러주세요.

파일을 열었더니 주황색으로 표시되는 부분이 나타납니다.

이 부분들이 문제가 있다는 표시입니다.

3D프린터로 출력을 하기 위한 첫 번째 조건!

막힌 하나의 솔리드가 돼야 한다.

출력을 진행하기 위해선 뚫려있는 부분이 없는 단일 객체여야 합니다.

스폰지밥은 다 막혀있는 솔리드(덩어리)가 아닌 어느 곳이 뚫려있는 서피스(면)입니다.

위 사진에서 Update버튼을 눌러 먼저 오류를 체크합니다.

그다음 밑에 Repair버튼을 누르고 Execute버튼을 눌러주세요

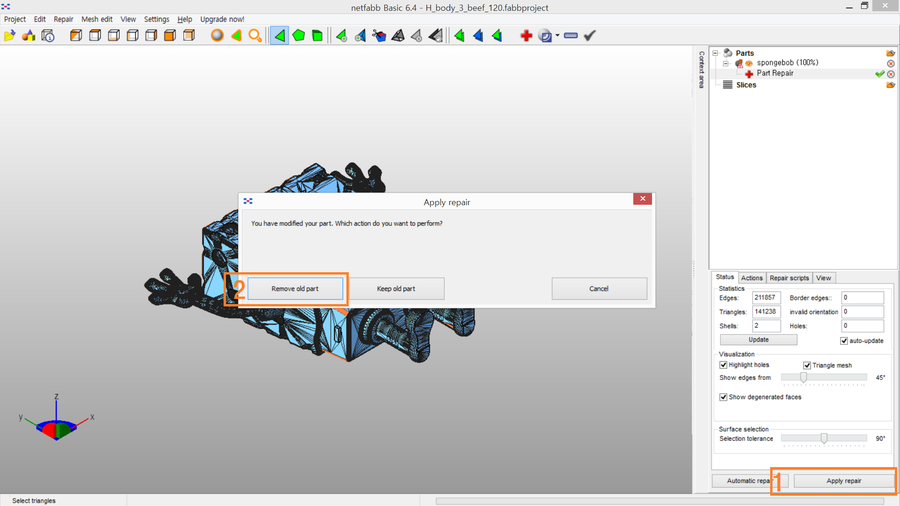

마지막으로 Apply repair를 누르고 Remove old part를 눌러주세요.

그럼 파일 오류 잡기 끝!!!
아까 위험표시가 있던 표시가 사라진 걸 확인할 수 있습니다.

이제 위 사진과 같이 STL로 다시 저장해주시면 출력 준비 완료입니다!!

3D프린터를 처음 사용하시는 분들 중에는 3D로 모델을 구현하기 어려워

디자인 공유 사이트를 활용하시는 분들이 많습니다.

문제는 대부분의 디자인 공유 사이트에 완벽한 파일만 존재하지는 않는다는 점입니다.

그래서 조금 복잡한 형상을 가진 파일은 netfabb을 이용하여 출력 성공율을 올리시길 추천합니다.
